小拉桿橫向波紋補償器(JXH型)又叫煤粉管道專用三維波紋補償器是專為煤粉管道設計的一種專用補償器，由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成。

概述

波紋管為1Cr18Ni9Ti或SUS304材質制造，采用多層次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。小拉桿不能承受內壓推力。

型號示例

舉例：0.6XLB500FB-1500表示公稱通徑為500mm,工作壓力為0.6Mpa，長度為1500mm，不銹鋼法蘭連接的小拉桿橫向波紋補償器。

使用說明

小拉桿橫向型波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量(X0、Y0　)均單獨用作軸向補償或橫向補償?shù)淖畲笾?，此種情況應分別滿足以下關系式：X1≤Xo Y1≤YoX1、Y1為單獨用作軸向補償或橫向補償?shù)膶?shí)際值當補償器同時存在軸向位移和橫向位移時，兩種補償量(X1,Y1)的選取應滿足下列關系式：此時，X1,Y1為同時存在軸向位移及橫向位移的實際值。使用說明：

小拉桿橫向型波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量(X0、Y0　)均單獨用作軸向補償或橫向補償?shù)淖畲笾?，此種情況應分別滿足以下關系式：X1≤Xo Y1≤YoX1、Y1為單獨用作軸向補償或橫向補償?shù)膶?shí)際值

當補償器同時存在軸向位移和橫向位移時，兩種補償量(X1,Y1)的選取應滿足下列關系式：此時，X1,Y1為同時存在軸向位移及橫向位移的實際值。

小拉桿橫向波紋補償器對支座作用力的計算：

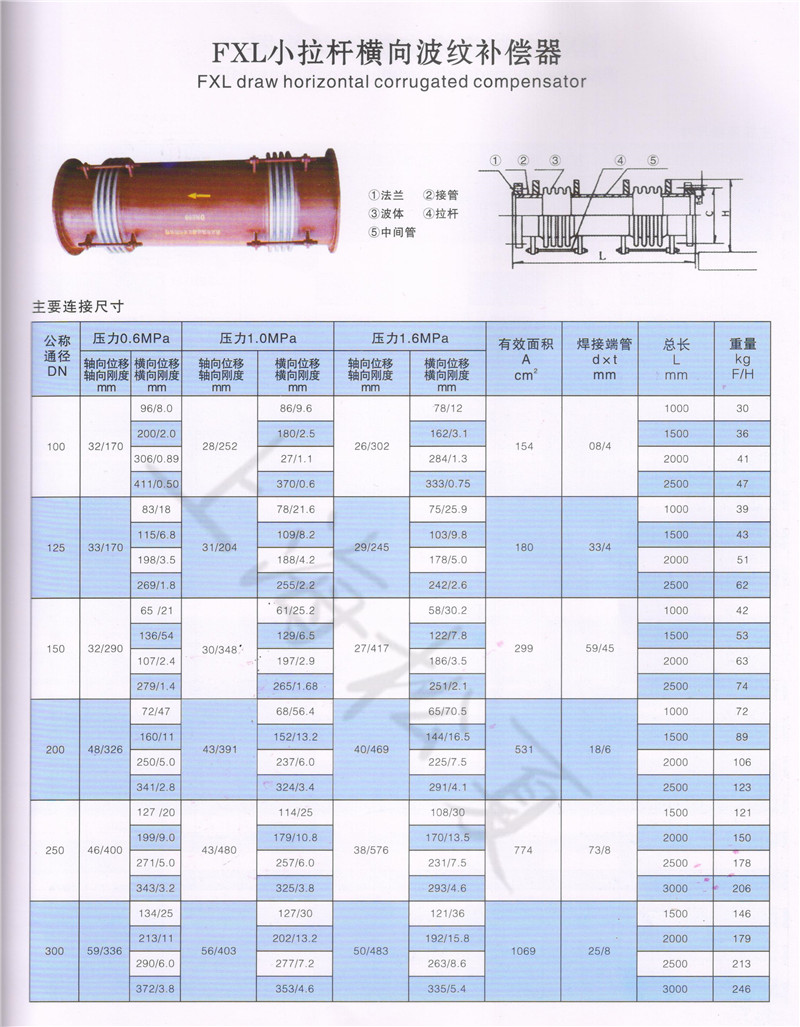

規格型號：
